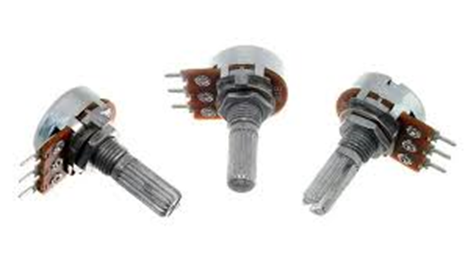

“Potensiometer” yang sering disebut sebagai "pot", adalah komponen resistif tiga terminal yang berfungsi sebagai pembagi tegangan yang dapat diatur. Potensiometer digunakan untuk mengukur perbedaan potensial (tegangan) dalam rangkaian, dan resistansinya dapat disesuaikan secara manual, membuatnya menjadi alat yang serbaguna dalam aplikasi elektronik maupun listrik.
 |
| Potensiometer || bacadulu.my.id |
Struktur Dasar dan Komponen
Potensiometer terdiri dari tiga bagian utama:
- Elemen Resistif (Track): Elemen ini adalah material resistif panjang, biasanya terbuat dari karbon atau kawat gulungan, di mana kontak geser bergerak di atasnya.
- Wiper: Terminal bergerak yang meluncur di atas elemen resistif. Posisi wiper menentukan pembagian tegangan di seluruh potensiometer.
- Terminal: Terdapat tiga terminal—dua terhubung ke ujung-ujung elemen resistif, dan satu terhubung ke wiper. Dengan mengatur posisi wiper, tegangan antara wiper dan salah satu terminal tetap akan berubah
I. Jenis-Jenis Potensiometer
Potensiometer tersedia dalam berbagai jenis tergantung pada aplikasinya dan bentuk fisiknya. Beberapa jenis yang paling umum termasuk:
a.Potensiometer Rotary
Potensiometer di mana wiper bergerak sepanjang jalur melingkar. Ini adalah jenis yang paling umum dan sering ditemukan pada pengaturan volume radio dan sistem audio.b. Potensiometer Linear
Pada jenis ini, wiper bergerak dalam garis lurus melintasi elemen resistif. Potensiometer ini sering digunakan dalam aplikasi yang memerlukan deteksi gerakan linear.c. Potensiometer Digital
Varian modern yang menggunakan sinyal elektronik alih-alih gerakan mekanis untuk mengatur resistansi. Ini sering digunakan dalam rangkaian digital yang memerlukan kontrol presisi.Prinsip Kerja Potensiometer
Dasar kerja potensiometer adalah prinsip “pembagi tegangan”. Tegangan di seluruh elemen resistif dibagi sesuai dengan posisi wiper. Pengguna dapat mengontrol tegangan keluaran dengan memutar atau menggeser wiper ke titik tertentu di sepanjang track resistif.
- Tegangan Masukan (V_in): Diberikan di antara dua terminal tetap dari potensiometer.
- Tegangan Keluaran (V_out): Tegangan ini diambil antara terminal wiper dan salah satu terminal tetap, dan berubah seiring dengan penyesuaian posisi wiper.
Jika wiper dipindahkan ke arah salah satu ujung elemen resistif, tegangan keluaran meningkat; memindahkannya ke arah yang berlawanan akan menurunkan tegangan keluaran.
Potensiometer Sebagai Pembagi Tegangan
- Tegangan masukan diterapkan di antara dua terminal tetap.
- Tegangan keluaran diambil dari terminal wiper dan salah satu terminal tetap.
dimana:
I. Aplikasi Potensiometer
Potensiometer digunakan secara luas dalam berbagai aplikasi, termasuk:- Pengaturan Volume: Salah satu penggunaan yang paling dikenal adalah untuk mengontrol volume audio pada speaker dan radio. Saat potensiometer diatur, amplitudo sinyal berubah, sehingga mengubah volume.
- Penginderaan Posisi: Potensiometer linear dapat digunakan untuk mendeteksi dan mengukur posisi linear objek. Potensiometer rotary, secara serupa, mengukur perpindahan rotasi.
- Alat Kalibrasi: Potensiometer sering digunakan dalam rangkaian untuk menyetel dan mengkalibrasi level tegangan secara tepat.
- Sakelar Dimmer: Dalam sistem pencahayaan, potensiometer digunakan untuk mengatur kecerahan dengan mengontrol tegangan yang diterapkan ke sumber cahaya.
- Rangkaian Tuning: Dalam radio dan televisi, potensiometer dapat digunakan untuk mengatur parameter seperti frekuensi dan gain.
I.
Keuntungan Potensiometer
- Mudah Digunakan: Penyesuaian tegangan atau resistansi secara manual yang sederhana membuat potensiometer mudah digunakan.
- Biaya Efektif: Potensiometer murah dan tersedia dalam berbagai konfigurasi.
- Serbaguna: Potensiometer dapat digunakan dalam berbagai aplikasi, mulai dari pengaturan level audio hingga pengukuran perpindahan
Keterbatasan Potensiometer
- Kerusakan Mekanis: Karena potensiometer melibatkan gerakan mekanis, mereka dapat mengalami keausan dari waktu ke waktu, menyebabkan kontak buruk dan ketidakakuratan.
- Presisi Terbatas: Untuk aplikasi yang memerlukan penyesuaian yang sangat presisi, potensiometer mungkin tidak cocok karena gerakannya mungkin tidak memungkinkan penyesuaian halus.
- Noise Kontak: Kontak mekanis dapat memperkenalkan noise, terutama dalam aplikasi audio dan pemrosesan sinyal
Kesimpulan
Potensiometer adalah komponen dasar dalam sistem listrik dan elektronik, berfungsi sebagai resistor yang dapat disesuaikan atau pembagi tegangan. Penggunaannya yang luas dan kesederhanaannya menjadikannya komponen yang berharga, meskipun memiliki beberapa keterbatasan dalam hal keandalan mekanis dan presisi. Dengan perkembangan teknologi, potensiometer digital juga menjadi populer untuk kontrol yang lebih akurat dan handal dalam rangkaian modern.
